LE BENCH V2

DÉCOUVREZ LA 2ÈME GÉNÉRATION DE BANCS D'ESSAI POUR SLOT CAR

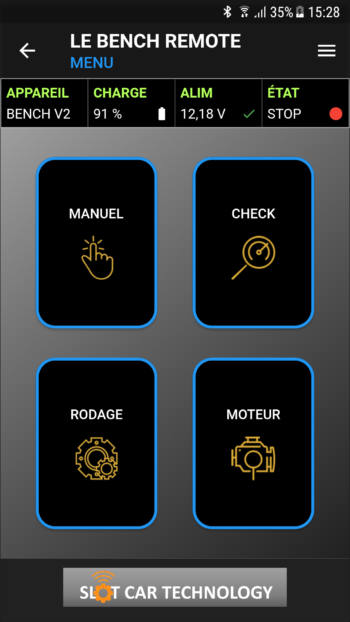

LE BENCH REMOTE - L'APPLICATION

LE BENCH REMOTE est l’application mobile du BENCH V2.

L’application LE BENCH REMOTE est  disponible sur les plateformes Android et Apple.

En cas de question, n’hésitez pas à nous contacter : support@slotcartechno.com

ANDROID

APPLE

PRÉSENTATION

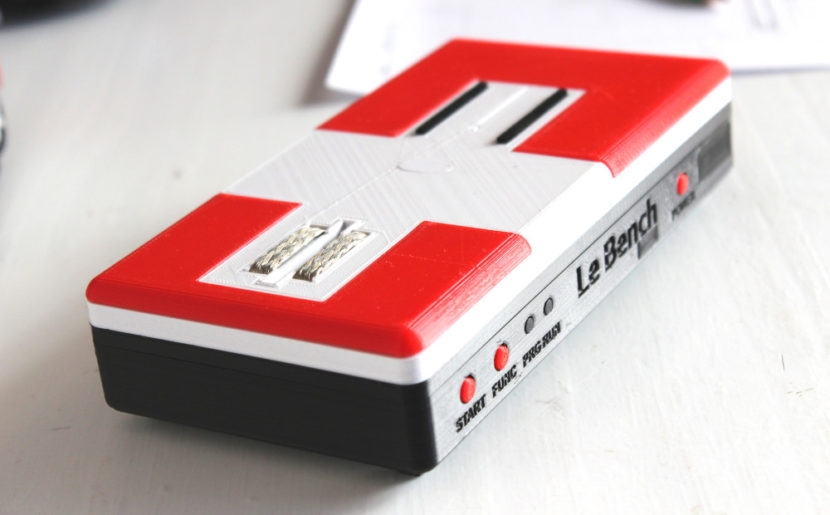

LE BENCH V2, C’EST UN BANC D’ESSAI INTELLIGENT, COMPACT ET AUTONOME DE 2ÈME GÉNÉRATION, SPÉCIALEMENT CONÇU POUR VOITURES ET MOTEURS DE SLOT CAR RACING.

Il se présente sous la forme d’un boitier compact conçu pour accueillir tout véhicule aux échelles 1/32 et 1/24.

Grâce à sa télécommande intelligente, fournie sous la forme d’une application mobile compatible Android et iOS, choisissez votre fonction d’essai, cliquez sur START et visualisez en temps réel les paramètres de votre moteur.

L’application et le BENCH V2 communiquent par Bluetooth Low Energy.

2

La fonction MOTEUR permet de mesurer, d’analyser et de comparer automatiquement les performances électriques et mécaniques d’un moteur seul ou monté sur un véhicule.

La fonction RODAGE offre 4 programmes : du rodage court, customisé ou intelligent pour s’adapter automatiquement aux caractéristiques du moteur à améliorer.

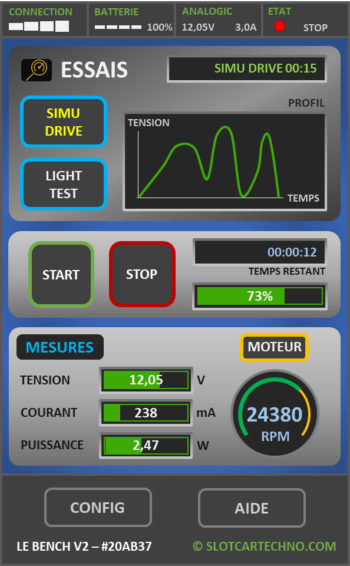

La fonction ESSAI propose 2 fonctions : SIMU DRIVE pour évaluer le comportement d’un véhicule dans des conditions de course, LIGHT TEST pour vérifier les éclairages et leur réserve d’énergie.

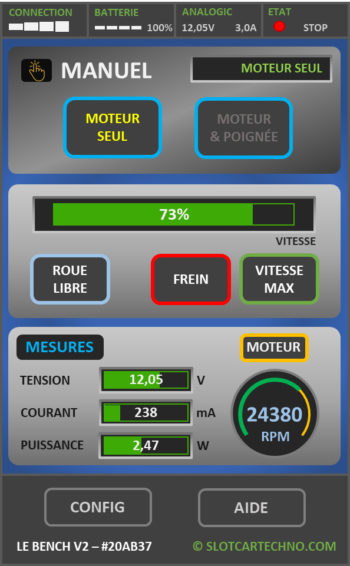

Avec la fonction MANUEL, contrôlez le régime moteur d’un doigt et visualisez en temps réel la tension, le courant et la puissance consommés par le moteur ainsi que sa vitesse de rotation en RPM.

Une sortie moteur sur prises bananes 4mm permet les essais et le contrôle de moteurs seuls.

Le BENCH V2 fonctionne avec une alimentation 12V fournie et dispose d’une autonomie jusqu’à 10h avec une batterie Lithium-Ion.

Le slot d’essai est adapté pour supporter des guides jusque 34mm de long tout en assurant un contact électrique parfait en toutes circonstances.

Le plateau arrière dispose de larges amortisseurs pour un maintien optimal du véhicule en test. Les 4 cavités oblongues permettent de connecter des extensions propriétaires ou personnalisées pour ajouter de nouvelles fonctions.

LE BENCH V2, C’EST LE BANC D’ESSAI VEHICULE CONÇU AVEC LES DERNIERES TECHNOLOGIES NUMERIQUES POUR LES SLOTEURS LES PLUS EXIGEANTS.

LES NOUVEAUTÉS

PLUS DE RPM, PLUS DE PRÉCISION

La mesure de RPM est une fonction importante pour évaluer les performances des moteurs.

Sur le BENCH V2, le processeur mesure et analyse le courant consommé par le moteur. Un algorithme de traitement de ces données, développé par Slot Car Technologie, permet de connaître la vitesse de rotation du moteur pour ensuite l’afficher en RPM dans l’application.

NOTRE ALGORITHME PERMET DE MESURER DES VITESSES DE ROTATION JUSQUE 50’000 RPM AVEC UNE PRÉCISION DE 3%.

RODAGE INTELLIGENT ET ADAPTATIF

Le Bench de première génération propose déjà un set de programmes de rodage qui permettent de s’adapter aux conditions les plus fréquentes et de créer sa propre courbe de rodage pour obtenir un résultat personnalisé.

app_rodage_choix

Avec le BENCH V2, nous introduisons le rodage intelligent : le programme évalue les caractéristiques du moteur à roder puis il calcule la courbe de rodage qui sera optimisée pour ce moteur. Nous avons poussé le concept en le rendant adaptatif car, à mesure que le rodage se déroule, le programme ré-évalue les caractéristiques du moteur pour optimiser la courbe de rodage aux nouvelles performances observées.

Le résultat est un temps de rodage optimisé pour obtenir les meilleures performances.

UNE ALIMENTATION PUISSANTE ET FLEXIBLE

Le BENCH V2 intègre une nouveauté importante : une alimentation 10 à 18V réglable depuis l’application et capable de fournir une puissance de 30W, afin de pouvoir tester des moteurs énergivores et de choisir la tension d’essai à l’identique de la piste utilisée.

Cette alimentation a été spécialement conçue afin de fournir une tension constante quel que soit l’état de charge de la batterie du Bench. La comparaison de RPM entre plusieurs moteurs, sous précisément 12V par exemple, est ainsi toujours possible, même avec une batterie faiblement chargée.

UNE TRAPPE POUR LA BATTERIE

La batterie du Bench est maintenant accessible par une trappe d’accès située au dos du produit. Plusieurs types de batteries dite « Li-Po » sont compatibles et permettent à l’utilisateur d’augmenter l’autonomie de son Bench. Enfin, cela permet de changer de batterie au besoin, en cas d’utilisation intensive.

LES PLUGINS : DES EXTENSIONS MECANIQUES OPEN-SOURCE

Nous avons souhaité prévoir l’extension des fonctions du BENCH V2 pour de futures utilisations. Nous avons alors imaginé un système d’accroche mécanique simple pour pouvoir greffer différentes extensions sur le Bench.

Nous vous proposons plusieurs plugins et nous vous encourageons à imaginer et créer les vôtres ! Nous mettons à disposition publique et open-source les plans mécaniques qui vous permettrons de créer votre propre plugin et, si vous le souhaitez, de le partager avec d’autres pilotes.

Les plugins qui seront prochainement disponibles :

  • Maintien du Véhicule
  • Rodage de Pneu
  • Mesure Optique de RPM
  • Mesure de Couple et Magnétisme
  • Testeur Avancé de Moteur Seul

UNE NOUVELLE APPLICATION

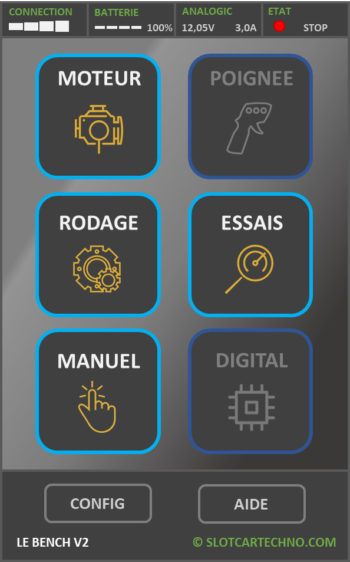

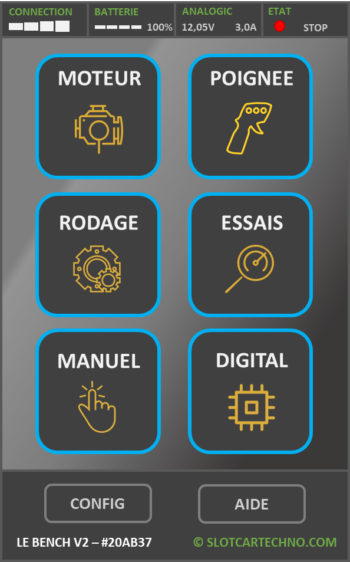

L’application fait peau neuve avec un design techno et un thème racing agréable à parcourir. L’accès aux différentes fonctions offertes est facilité par un menu avec de larges icones.

Les fonctions POIGNÉE et DIGITAL sont uniquement accessibles avec le Bench REVOLUTION.

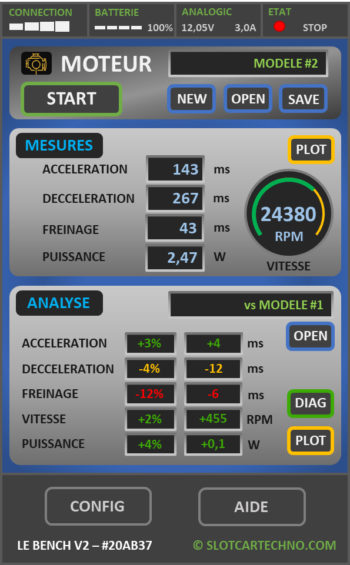

La fonction MOTEUR, nouvellement introduite, permet de mesurer, analyser et comparer les performances de vos moteurs et voitures. Vous pouvez désormais enregistrer les caractéristiques de vos moteurs pour observer leur évolution et pour effectuer des comparaisons entre différentes sortes de moteurs.

Les fonctions ESSAIS et MANUEL sont proposées avec un nouveau design clair et intuitif.

DES TECHNOLOGIES AVANCÉES

Doté d’un module radio Bluetooth 5.0, le BENCH V2 est compatible avec toutes les générations de smartphone supportant le standard Bluetooth Low Energie.

Sa portée s’en trouve augmentée jusque 20 mètres.

Les fonctions du BENCH V2 sont réalisées grâce à son puissant processeur 32-bit CORTEX-M4F cadencé à 64MHz.

Il est accompagné de périphériques performants   :

  • 1 Mo de mémoire programme pour supporter extensions et nouvelles fonctions
  • 256 Ko de mémoire de calcul pour fournir mesures et analyses en temps réel
  • Une unité de calcul 64-bit en virgule flottante pour des résultats précis
  • Une unité de cryptographie matérielle pour une communication sécurisé avec l’application

Un circuit spécialisé dans le contrôle de moteur à balais permet de piloter finement votre moteur en essais et de lui fournir l’énergie nécessaire, jusque 6A en crête. Les rampes d’accélération les plus abruptes et le freinage le plus sec peuvent ainsi être reproduit pour évaluer moteurs et voitures.

UNE FABRICATION ECO-RESPONSABLE

Les cartes électroniques du BENCH V2 sont fabriquées et assemblées au Portugal par notre spécialiste industriel basé en France.

Le boitier est fabriqué par impression 3D en PLA, un matériau issu de matières premières végétales et recyclables. Notre site de production basé en France assure la fabrication, l’assemblage des boitiers et les contrôles qualités.

NOS CHOIX ÉCO-RESPONSABLES LIMITENT NOTRE IMPACT ENVIRONNEMENTAL ET PARTICIPENT A LEFFORT DE RELOCALISATION FRANÇAIS ET EUROPEEN.
